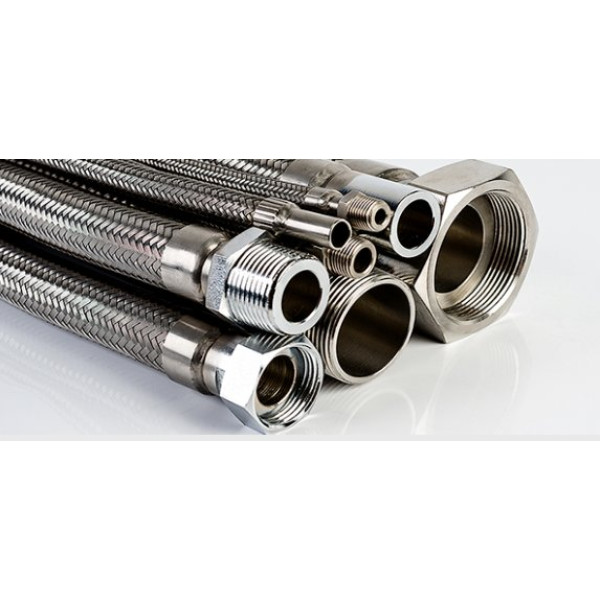

Металлорукава из нержавеющей стали
- Код Товара:
- Metal
- Наличие:
- В наличии
Металлические гофрированные рукава (металлорукава ) предназначены для гибкой связи агрегатов различных машин и оборудования, требующей повышенной стойкости к высокой температуре (до + 600°C), давлению и химически агрессивным средам. Обладают высокой способностью к поглощению механических колебаний (вибраций) и пульсации давления рабочей жидкости, что в благоприятной степени сказывается на продление эксплуатационного ресурса используемого оборудования.
Технические характеристики:
Внутренний слой: гибкая, гофрированная труба из нержавеющей стали АISI 321 (аналог марки стали 08Х18Н10Т), АISI 316L (аналог марки стали 03Х17Н13М2), АISI 316Тi (аналог марки стали 1Х17Н13М2Т).
Внешний слой: Оплётка из нержавеющей стали АISI 304 (аналог марки стали 08Х18Н10).
Рабочая температура: -270°C +600°C.
Применение: применяются для транспортировки агрессивных химических жидкостей, водяного пара, газа, битума, а также для компенсации температурных и монтажных деформаций жестких трубопроводов. Металлические гофрированные рукава усиливаются одной или двумя оплетками и при этом имеют очень высокую гибкость. Используются в химической, нефтехимической, газовой, электроэнергетической, фармацевтической, металлургической и других отраслях промышленности. Незаменимы при низких и высоких температурах.
Мы продаем металлорукава с присоединительной концевой арматурой по вашим заказам.
|
Зависимость рабочего давления от рабочей температуры |
||||||||||||
|
Температура, T |
20°C |
100°C |
150°C |
200°C |
250°C |
300°C |
350°C |
400°C |
450°C |
500°C |
550°C |
600°C |
|
Рабочее давление |
100% |
95% |
88% |
83% |
79% |
75% |
72% |
68% |
64% |
61% |
59% |
57% |
|
Внутренний диаметр, мм |
Внешний диаметр,мм |
Рабочее давление, атм |
Разрывное давление, атм |
Радиус изгиба, мм |
вес, кг |
|
6 |
11 |
100 |
150 |
100 |
0,14 |
|
8 |
13 |
95 |
140 |
100 |
0,16 |
|
10 |
15 |
90 |
132 |
150 |
0,20 |
|
12 |
18 |
80 |
120 |
180 |
0,22 |
|
16 |
23 |
68 |
102 |
180 |
0,37 |
|
20 |
29 |
63 |
94 |
190 |
0,47 |
|
25 |
34 |
55 |
80 |
200 |
0,62 |
|
32 |
42 |
45 |
67 |
270 |
0,75 |
|
40 |
54 |
43 |
65 |
270 |
1,0 |
|
51 |
68 |
40 |
63 |
300 |
1,5 |
|
65 |
84 |
23 |
35 |
400 |
1,7 |
|
80 |
98 |
17 |
27 |
460 |
2,1 |
|
100 |
120 |
16 |
24 |
580 |
2,8 |
|
125 |
154 |
12 |
17 |
650 |
5,0 |
|
150 |
180 |
10 |
14 |
820 |
6,0 |
|
200 |
230 |
8 |
12 |
1020 |
9,0 |
